آموزش ویدیویی نحوه استخراج شبکه آبراهه از یک مدل رقومی ارتفاع (DEM) در نرمافزار SAGA را میتوانید همراه با داده کمک آموزشی به صورت رایگان از طریق لینک زیر دریافت بفرمایید.
مشخصات فیلم آموزش استخراج آبراهه
- طول مدت: ۲۹ دقیقه
- مدرس: آقای علی حسنوند
- حجم فایل: ۶۴ مگابایت (کیفیت HD)
- منبع: کانال گروه کاربران GIS
دانلود نرمافزار SAGA
جهت دانلود نمودن آخرین نسخه SAGA GIS به صفحه این نرمافزار در سایت ناحیه بحرانی مراجعه کنید.
الگوریتم جهت جریان

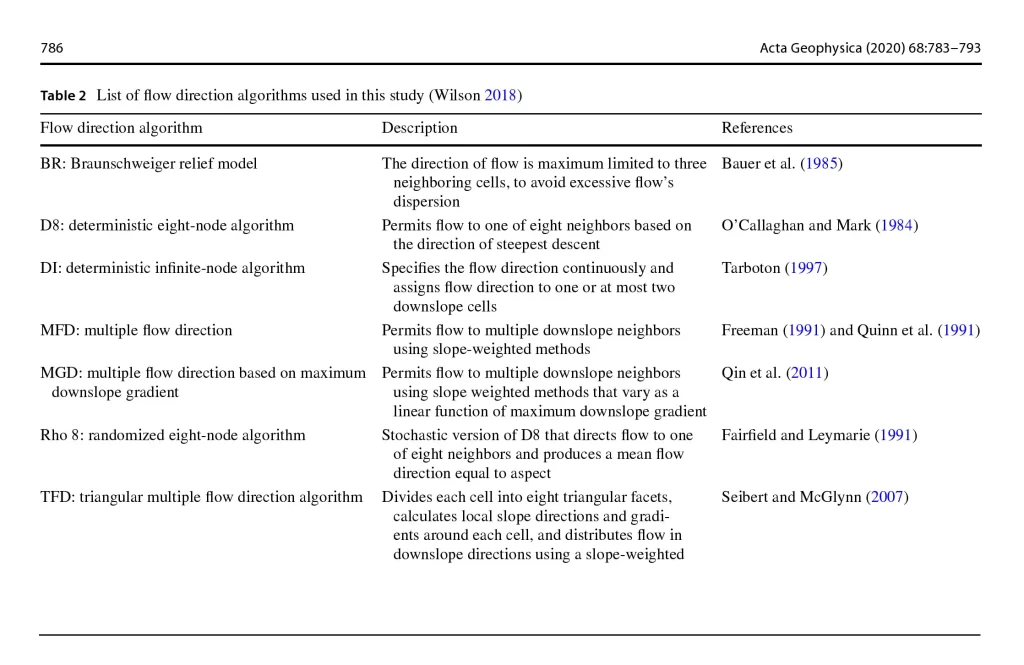

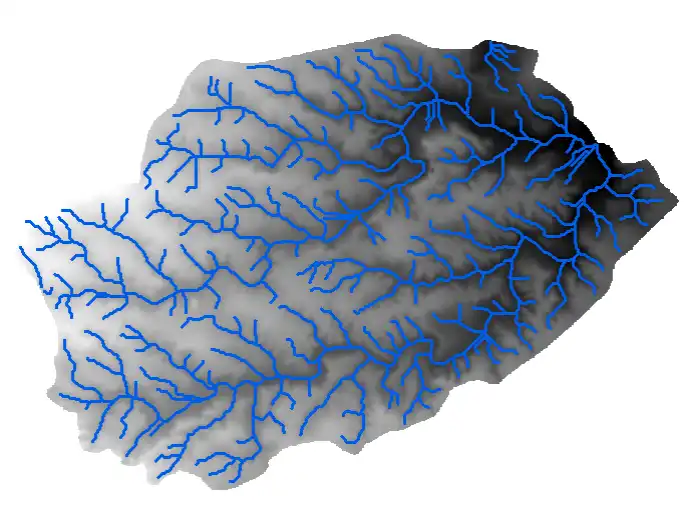

همانطور که در این فیلم آموزشی مشاهده خواهید کرد، یک گام اساسی در فرایند ساختن شبکه آبراهه برای حوزه آبخیز در واقع محاسبه پارامتر جریان تجمعی (سطح آبخیز یا سطح مشارکت کننده بالادست) از یک DEM پیشپردازش شده است که بر اساس انتخاب یک الگوریتم جهت جریان صورت میپذیرد. دو رویکرد کلی برای مسیریابی جریان وجود دارد: ۱) جهت جریان منفرد (SFD): جریان آب فقط به یک سلول همسایه یا پاییندست شیب هدایت میشود ۲) جهت جریان چندگانه (MFD): جریان آب به دو یا چند سلول پیکسل همسایه یا پاییندست شیب توزیع میشود. الگوریتمهای متعددی برای تعیین جهت جریان بر اساس دو رویکرد SFD وMFD همانند D8 (O’Callaghan & Mark, 1984)، D∞ (Tarboton, 1997) و FMFD (Freeman, 1991) توسعهیافتهاند. لیستی از معروفترین الگوریتمهای مسیریابی جریان همراه با توصیف آنها در شکل زیر قابل مشاهده است. در نرمافزار SAGA میتوان محاسبه پارامترهای توپوگرافیکی همانند جریان تجمعی، شاخص خیسی توپوگرافیک و فاکتور LS را بر اساس این الگوریتمهای جهت جریان انجام داد.
ابزار Flow Accumulation در نرمافزار SAGA GIS به کاربر امکان انتخاب شش نوع الگوریتم جهت جریان مختلف را در هنگام محاسبه پارمتر جریان تجمعی میدهد:
- Deterministic 8
- Braunschweiger Reliefmodell
- Rho 8
- Multiple Flow Direction
- Deterministic Infinity
- Triangular Multiple Flow Direction
- Multiple Flow Direction based on Maximum Downslope Gradient
